این تجهیزات پروفیل عمقی یک بعدی با رزولوشن بالا از سرعت امواج S و P برای تعیین پارامترهای دینامیکی خاک ایجاد می کند.
آزمایش CROSSHOLE پروفیل عمقی از سرعت امواج برشی (VS) و فشاری (VP) بین گمانه ها در یک تفکیک پذیری بالای عمودی فراهم می کند. در این روش پارامترهایی نظیر مدول برشی، مدول یانگ و نسبت پواسون تعیین می شود.
عمق سطحی کمتر از 60 متر
به طور کلی، آزمایش CROSSHOLE برای بررسی های ژئوتکنیک سطحی تا عمق حدود 60 متر استفاده می شود. مخصوصا برای این کاربرد سطحی یک سیستم CROSSHOLE با وزن بسیار کم و مقرون به صرفه توسط یک مولد 800 ولت پیشنهاد می شود.
منبع
BIS-SH-DS | S-Wave Source
منبع درونچاهی BIS-SH به صورت افقی امواج برشی پلاریزه (SH) و امواج فشاری (P) ایجاد می کند. انرژی آزاد شده توسط IPG5000 از طریق یک سیستم شامل کویل های الکترومغناطیسی نزدیک به یک صفحه فلزی تخلیه می شود.
منبع توسط یک سیستم بادی که به یک گیره متصل است با دیواره چاه جفت می شود (یک کیسه قابل تورم).
گیرنده

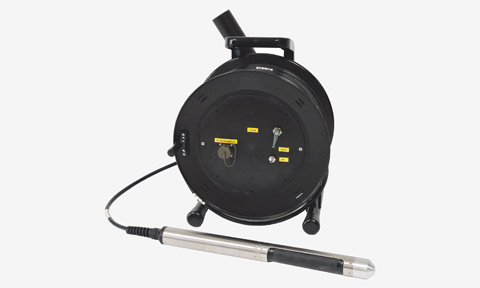

BGK5 | Borehole Geophone
ژئوفون درونچاهی BGK5 برای دریافت امواج S و P در چاه های خشک و پر از آب استفاده می شود. این ژئوفون دارای 4 سنسور افقی که با زاویه 45 درجه از هم جدا هستند و یک سنسور عمودی است. ژئوفون توسط یک سیستم بادی که به یک گیره متصل است با دیواره چاه جفت می شود (یک کیسه قابل تورم).
مولد انرژی
IPG800 | Impulse Generator
ژنراتور IPG800 ولتاژ بالایی برای منبع درونچاهی BIS-SH-DS فراهم می کند.
--------------------------------------------------------------------------------------------------------------------------------------
اعماق بیش از 60 متر
در بررسی های زیرزمینی عمیق، عملکرد آزمایش CROSSHOLE به یک سیستم قدرتمند تر نیاز دارد که با 5000 ولت بتواند کار کند و قابل استفاده در اعماق بیش از 60 متر باشد.
منبع
BIS-SH-DS | S-Wave Source
منبع درونچاهی BIS-SH به صورت افقی امواج برشی پلاریزه (SH) و امواج فشاری (P) ایجاد می کند. انرژی آزاد شده توسط IPG5000 از طریق یک سیستم شامل کویل های الکترومغناطیسی نزدیک به یک صفحه فلزی تخلیه می شود. این صفحه توسط یک سیستم بادی که به یک گیره متصل است با دیواره چاه جفت می شود (یک کیسه قابل تورم).
گیرنده
BGK3/7 | Borehole Geophone
ژئوفون درونچاهی BGK3 برای دریافت امواج S و P در چاه های خشک و پر از آب استفاده می شود.
مولد انرژی
IPG5000 | Impulse Generator
ژنراتور IPG5000 (قبلا با نام ipg1005) ولتاژ بالایی برای منبع درونچاهی BIS-SH و SBS42 فراهم می کند.
